目錄

1.編制依據(jù)

2.工程概況

3.防水的分類及施工環(huán)境要求

3.1防水的分類

3.2防水施工環(huán)境要求

4.地下室防水的施工要點(diǎn)

4.1混凝土澆筑的工藝技術(shù)要求

4.1.1地下室混凝土的澆筑

4.1.2防水混凝土施工縫的留設(shè)要求及處理措施

4.1.3混凝土澆筑方法及養(yǎng)護(hù)

4.2防水卷材的施工工藝

4.2.1基層要求

4.2.2施工工藝及要點(diǎn)

4.2.3質(zhì)量驗(yàn)收

5.防水涂料的施工要點(diǎn)

5.1防水涂料

5.2涂料防水層施工要點(diǎn)

6.屋面卷材防水

6.1屋面防水等級(jí)和設(shè)防要求

6.2屋面防水的基本要求

6.3卷材防水層屋面施工

6.4保護(hù)層和隔離層施工

6.5檐口、檐溝、天溝、水落口等細(xì)部的施工

7. 質(zhì)量的保證措施

7.1防水混凝土

7.2水泥砂漿防水層

7.3卷材防水層

7.4涂料防水層

8.防水工程施工質(zhì)量要求及處理

8.1防水工程的施工質(zhì)量要求

8.1.1地下建筑防水工程的施工質(zhì)量要求

8.1.2屋面防水工程的施工質(zhì)量要求

8.1.3室內(nèi)防水工程的施工質(zhì)量要求

8.2防水工程的施工質(zhì)量問(wèn)題處理

8.2.1地下防水工程施工質(zhì)量問(wèn)題處理

8.2.2屋面防水工程施工質(zhì)量問(wèn)題處理

9.成品保護(hù)

9.1成品保護(hù)管理工作

9.2成品率保護(hù)措施

1.編制依據(jù)

1.1施工圖紙、圖紙審查意見(jiàn)、設(shè)計(jì)變更、圖紙會(huì)審記錄。

1.2國(guó)家強(qiáng)制性技術(shù)質(zhì)量標(biāo)準(zhǔn)、施工驗(yàn)收規(guī)范、規(guī)程。

1.3國(guó)家、行業(yè)及地方有關(guān)政策、法律、法令、法規(guī)。

1.4現(xiàn)行相關(guān)規(guī)范、標(biāo)準(zhǔn)、法律及法規(guī)等；
《地下建筑防水構(gòu)造》10J301

《平屋面建筑構(gòu)造》12J201

《屋面工程質(zhì)量驗(yàn)收規(guī)范》GB 50207-2012

《地下防水工程質(zhì)量驗(yàn)收規(guī)范》GB 50208-2011

《建筑工程施工質(zhì)量驗(yàn)收統(tǒng)一標(biāo)準(zhǔn)》GB 50300-2013
《混凝土結(jié)構(gòu)工程施工質(zhì)量驗(yàn)收規(guī)范》GB50204-2015

2.工程概況

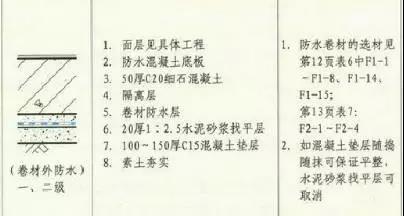

地下室底板防水：

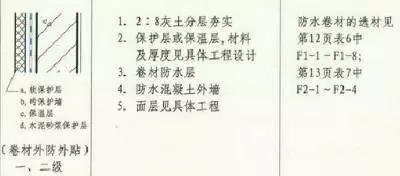

側(cè)壁防水：

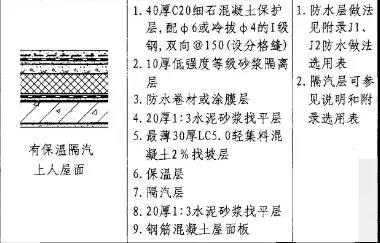

屋面防水：

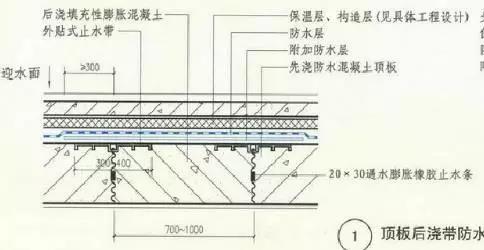

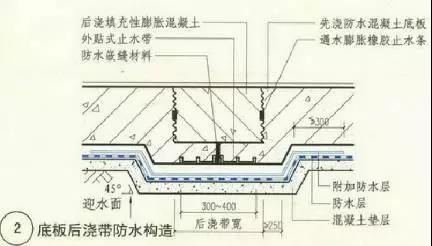

地下室底板、覆土以下外墻、頂板凡有穿墻管道處的防水做法見(jiàn)10J301( 1/54)地下室底板、覆土以下外墻、頂板后澆帶防水做法：

3.防水的分類及施工環(huán)境要求

3.1防水的分類

①地下工程防水等級(jí)分為4級(jí)，各級(jí)標(biāo)準(zhǔn)應(yīng)符合下表要求：

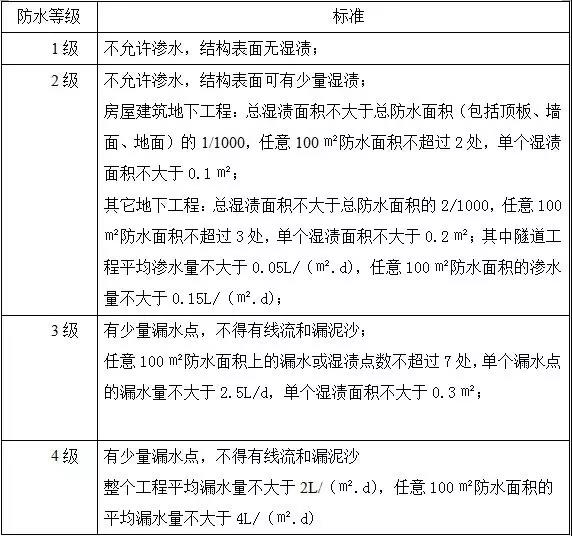

地下工程防水等級(jí)標(biāo)準(zhǔn)

②屋面防水等級(jí)分為2級(jí)，具體參照下表：屋面防水等級(jí)和設(shè)防要求

3.2防水施工環(huán)境要求

①地下防水工程施工期間，必須保持地下水穩(wěn)定在工程底部Z低高程500mm以下，必要時(shí)采取降水措施，保持基坑干燥。

②室內(nèi)防水施工時(shí)，基層必須干燥，含水率不大于10%。

③屋面防水施工時(shí)，基層應(yīng)清潔、干燥，含水率不大于10%。

④防水工程的防水層不得在雨天、雪天和五級(jí)及以上大風(fēng)時(shí)施工，其施工環(huán)境的氣溫應(yīng)符合下表規(guī)定：

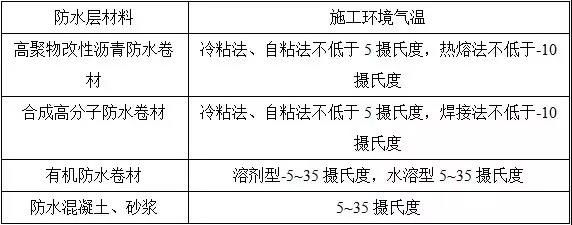

防水層施工環(huán)境氣溫條件

4.地下室防水的施工要點(diǎn)

4.1混凝土澆筑的工藝技術(shù)要求

4.1.1地下室混凝土的澆筑

1、本工程地下室防水混凝土等級(jí)為P8，混凝土強(qiáng)度等級(jí)為C35~C50，基礎(chǔ)保護(hù)層為50mm,地下室外墻迎水面保護(hù)層為50mm。

2、防水混凝土的配合比應(yīng)經(jīng)試驗(yàn)確定，并應(yīng)符合下列規(guī)定

①水泥宜選用普通硅酸鹽水泥或硅酸鹽水泥，采用其他水泥應(yīng)經(jīng)試驗(yàn)確定。

②試配要求的抗?jié)B水壓值應(yīng)比設(shè)計(jì)值提高0.2MPa。

③總量不宜小于320kg/m3，其中水泥用量不得少于280kg/m3，粉煤灰摻量宜為膠凝材料總量的20%~30%，硅粉的摻量宜為膠凝材料總量的2%~5%。

④普通防水混凝土坍落度不宜大于50mm，泵送時(shí)入泵坍落度宜為100~140mm。

⑤水膠比不得大于0.50，有侵蝕性介質(zhì)時(shí)水膠比不得大于0.45。

⑥砂率宜為35%~40%，泵送時(shí)可增至45%。

⑦灰砂比宜為1:1.5~1:2.5。

⑧混凝土的拌合物的氯離子含量不應(yīng)超過(guò)膠凝材料總量的0.1%，混凝土中各類材料的總堿量即氧化鈉含量不得大于3kg/m3。

4.1.2防水混凝土施工縫的留設(shè)要求及處理措施
①防水混凝土應(yīng)連續(xù)澆筑，宜少留施工縫；當(dāng)留設(shè)施工縫時(shí)，應(yīng)符合下列規(guī)定：A、墻體水平施工縫不應(yīng)留在剪力Z大處或底板與側(cè)墻的交接處，應(yīng)留在高出底板表面不小于300mm的墻體上。B、垂直施工縫應(yīng)避開(kāi)地下水和裂隙水較多的地段，并宜與變形縫相結(jié)合。本工程地下室底板水平施工縫設(shè)在地下室墻板上，高出底板面300mm，并按設(shè)計(jì)規(guī)范要求，設(shè)置鋼板止水帶；垂直施工縫設(shè)在后澆帶處。

②防水混凝土施工縫的處理施工縫應(yīng)按設(shè)計(jì)及規(guī)范要求做好施工縫防水構(gòu)造；施工縫的施工應(yīng)符合下列規(guī)范：

A、水平施工縫澆筑混凝土前，應(yīng)將其表面浮漿和雜物清除，然后鋪設(shè)凈漿或涂刷混凝土界面處理劑、水泥基滲透結(jié)晶型防水涂料等材料，再鋪30~50mm厚的1:1水泥砂漿，并應(yīng)及時(shí)澆筑混凝土。

B、垂直施工縫澆筑混凝土前，應(yīng)將其表面清理干凈，再涂刷混凝土界面處理劑或水泥基滲透結(jié)晶型防水涂料，并應(yīng)及時(shí)澆筑混凝土。

C、遇水膨脹止水條（膠）應(yīng)與接縫表面密貼；選用的遇水膨脹止水條（膠）應(yīng)具有緩脹性能，7d的凈膨脹率不宜大于Z終膨脹率的60%，Z終膨脹率宜大于220%。

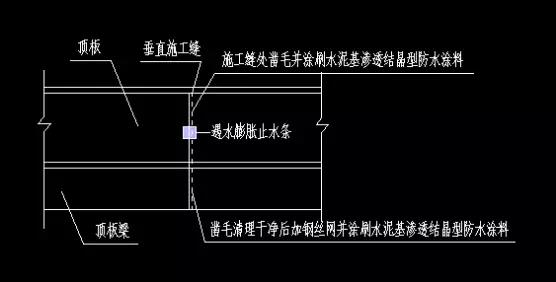

地下室頂梁、板施工縫制做

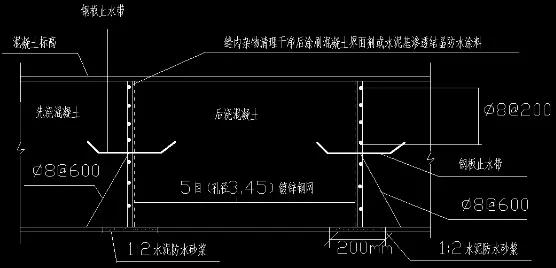

后澆帶處

4.1.3混凝土澆筑方法及養(yǎng)護(hù)

①地下室混凝土澆筑時(shí)，采用插入式振搗器振搗，每一振點(diǎn)的振搗時(shí)間，應(yīng)使混凝土不再往上冒氣泡，表面不再呈現(xiàn)浮漿和不再沉落時(shí)為止。

②混凝土振搗時(shí)，振搗器應(yīng)快插慢拔，移動(dòng)間距不宜大于振搗器作用半徑的1.5倍，與模板的距離不應(yīng)大于其作用半徑的0.5倍。

③地下室墻板混凝土采用分層澆筑，每層厚度為300~500mm，上層混凝土振搗時(shí)振搗器應(yīng)插入下層混凝土內(nèi)的深度應(yīng)不小于50mm。

④地下室墻板混凝土振搗采用二次振搗法，即在第一次振搗完畢后，間隔20~30分鐘進(jìn)行二次振搗，有效排出混凝土的氣體和多余水分，提高混凝土的密實(shí)度，加大混凝土自身的防水性能。

⑤底板混凝土的澆筑采用一次成形，依次推進(jìn)的方法。

⑥混凝土澆筑過(guò)程中，應(yīng)經(jīng)常觀察模板、支架、鋼筋、預(yù)埋件和預(yù)留孔洞的情況，當(dāng)發(fā)現(xiàn)有變形、移位時(shí)，應(yīng)及時(shí)采取措施進(jìn)行處理。

⑦為減少混凝土表面出現(xiàn)裂紋，地下室底板混凝土收光采用三次抹壓，第一次用兩米的鋁合金刮尺按標(biāo)高初步刮平，第二次用收光機(jī)收平抹光，第三次待混凝土初凝后終凝前，人工用鐵板慢壓。

⑧地下室墻板及底板澆筑完成后，應(yīng)及時(shí)進(jìn)行養(yǎng)護(hù)，養(yǎng)護(hù)時(shí)間不小于14天。

⑨底板混凝土養(yǎng)護(hù)采用塑料薄膜布養(yǎng)護(hù)，其外表面全部應(yīng)覆蓋包裹嚴(yán)密，并應(yīng)保護(hù)塑料布內(nèi)有凝結(jié)水。

⑩頂板及底板已澆筑的混凝土強(qiáng)度達(dá)到1.2N/mm2之前，不得在其上踩踏或安裝模板及支撐架等。

4.2防水卷材的施工工藝

4.2.1基層要求

1、鋪貼卷材前，處理好基層?；鶎尤粲腥毕莼蚣痊F(xiàn)象，必須進(jìn)行處理，合格后方可進(jìn)行防水層施工。

2、陰陽(yáng)角，均應(yīng)做成圓角或鈍角。圓角半徑和鈍角尺寸應(yīng)符合設(shè)計(jì)要求。

4.2.2施工工藝及要點(diǎn)

清理修補(bǔ)基層——涂刷基層處理劑——鋪貼卷材附加層——鋪貼卷材——熱熔封邊——蓄水試驗(yàn)——保護(hù)層

1. 清理修補(bǔ)基層：基層為一次壓光的結(jié)構(gòu)層或砂漿找平層，施工前將驗(yàn)收合格的基層表面塵土、雜物清理干凈，保證表層平整、堅(jiān)實(shí)、干燥、清潔，且不得有起砂、開(kāi)裂和空鼓等缺陷，所有陰陽(yáng)角處應(yīng)做成半徑為50mm的圓弧形，內(nèi)排水的水落口周?chē)鷳?yīng)做成略低的凹坑。

2. 涂刷基層處理劑：涂刷基層處理劑前，應(yīng)用高壓吹風(fēng)機(jī)，將基層表面浮灰吹凈?；鶎颖砻婧蕬?yīng)不大于9%，簡(jiǎn)易檢驗(yàn)方法是將1m卷材平坦地干鋪在找平層上，靜置3-4h后掀開(kāi)檢查，找平層覆蓋部位與卷材上未見(jiàn)水印，即可施工。基層處理劑應(yīng)與卷材的材性相容，采用將氯丁橡膠瀝青膠粘劑做基層處理劑，應(yīng)按使用說(shuō)明書(shū)將氯丁橡膠瀝青膠粘劑加入工業(yè)汽油稀釋，攪拌均勻，用長(zhǎng)把滾刷均勻涂刷于基層表面上，常溫經(jīng)過(guò)4h后，開(kāi)始鋪貼卷材。

3. 鋪貼卷材附加層： 施工防水層前，在女兒墻、水落口、管根、天溝、檐口、陰陽(yáng)角等細(xì)部先做防水附加層，附加的范圍應(yīng)符合設(shè)計(jì)和屋面工程技術(shù)規(guī)范的規(guī)定。

4. 鋪貼卷材：

①高聚物SBS改性瀝青卷材熱熔法施工環(huán)境氣溫不宜低于-10oC。

②卷材的層數(shù)、厚度應(yīng)符合設(shè)計(jì)要求。多層鋪設(shè)時(shí)接縫應(yīng)錯(cuò)開(kāi)。將SBS改性瀝青防水卷材剪成相應(yīng)尺寸，用原卷心卷好備用；鋪貼時(shí)隨放卷隨用火焰噴槍加熱基層和卷材的交界處，噴槍距加熱面300mm左右，經(jīng)往返均勻加熱，以卷材表面熔融至光亮黑色為度，不得過(guò)分加熱卷材。卷材表面熱熔后應(yīng)立即滾鋪卷材，滾鋪時(shí)應(yīng)用滾筒碾壓排除卷材下面的空氣，使之平展并粘貼牢固。鋪貼卷材時(shí)應(yīng)平整順直，搭接尺寸準(zhǔn)確，不得扭曲。搭接部位按滿粘法熱熔粘牢，并用鐵抹子壓實(shí)。③高聚物SBS改性瀝青卷材鋪貼方向應(yīng)符合下列規(guī)定 ：

1）屋面坡度小于3%時(shí)，平行屋脊鋪貼。

2）屋面坡度在3%～25%時(shí)，平行或垂直屋脊鋪貼。

3）上下層卷材不得相互垂直鋪貼。

5. 熱熔封邊：將卷材搭接處用火焰噴槍加熱，趁熱使二者粘結(jié)牢固，以邊緣擠出寬度2mm左右并均勻順直的瀝青為度；末端收頭用密封膏嵌填嚴(yán)密，并用金屬壓條釘壓牢固，釘距為500mm。泛水部位防水卷材上反高度≥250mm。

6. 蓄水試驗(yàn)：在防水層施工完，進(jìn)行保護(hù)層施工前，應(yīng)做屋面蓄水試驗(yàn)。做蓄水試驗(yàn)，其蓄水時(shí)間不小于24小時(shí)，蓄水高度50mm—100mm，水面必須覆蓋整個(gè)屋面，大面積屋面可分段、分塊蓄水試驗(yàn)；屋面坡度較大或有其他原因無(wú)法做蓄水試驗(yàn)的，可對(duì)屋面大面做淋水檢驗(yàn)，淋水時(shí)間不小于2小時(shí)；對(duì)屋面水落口、穿過(guò)屋面板管道周邊、突出屋面結(jié)構(gòu)與屋面交接處等細(xì)部節(jié)點(diǎn)，必須作局部蓄水試驗(yàn)，蓄水高度為100mm，蓄水時(shí)間不小于24小時(shí)，并做好檢驗(yàn)記錄，經(jīng)建設(shè)單位或監(jiān)理單位簽證后方可進(jìn)入下道工序施工。

7. 防水保護(hù)層施工：

①采用淺色涂料做保護(hù)層時(shí)，應(yīng)待卷材鋪貼完成，并經(jīng)檢驗(yàn)合格、清掃干凈后涂刷。涂層應(yīng)與卷材粘結(jié)牢固，厚薄均勻，不得漏涂。

②采用水泥砂漿、塊體材料或細(xì)石混凝土做保護(hù)層時(shí)，應(yīng)符合下列規(guī)定：

1) 用水泥砂漿做保護(hù)層時(shí)，表面應(yīng)抹平壓光，并應(yīng)設(shè)表面分格縫，分格面積宜為1m。

2) 2)用塊體材料做保護(hù)層時(shí)，宜留設(shè)分格縫，其縱橫間距不宜大于10m，分格縫寬度不宜小于20mm。

3) 用細(xì)石混凝土做保護(hù)層時(shí)，混凝土應(yīng)振搗密實(shí)，表面抹平壓光，并應(yīng)留設(shè)分格縫，其縱橫間距不宜大于6m。

4) 水泥砂漿、塊體材料或細(xì)石混凝土保護(hù)層與防水層之間應(yīng)設(shè)置隔離層。

5)水泥砂漿、塊體材料或細(xì)石混凝土保護(hù)層與女兒墻之間應(yīng)預(yù)留寬度為30mm的縫隙，并用密封材料嵌填嚴(yán)密。

4.2.3質(zhì)量驗(yàn)收

（1）材料驗(yàn)收：進(jìn)入現(xiàn)場(chǎng)的材料由廠家提供相應(yīng)的質(zhì)量報(bào)告及技術(shù)資料，再由需方抽樣復(fù)檢合格后，即為材料合格。

（2）工序驗(yàn)收：按施工規(guī)范要求，對(duì)每道工序監(jiān)督過(guò)程，驗(yàn)收結(jié)果，符合施工規(guī)范視為合格。

（3）竣工驗(yàn)收：防水工程竣工后，經(jīng)現(xiàn)場(chǎng)外觀查看無(wú)滲漏后即為合格。

（4）應(yīng)鋪設(shè)卷材加強(qiáng)層。

（5）結(jié)構(gòu)底板墊層混凝土部位的卷材可采用空鋪法或點(diǎn)粘法施工，其粘結(jié)位置、點(diǎn)粘面積應(yīng)按設(shè)計(jì)要求確定。側(cè)墻采用外防外貼法的卷材及頂板部位的卷材應(yīng)采用滿貼法施工。

（6）卷材與基面、卷材與卷材間的粘結(jié)應(yīng)緊密、牢固。鋪貼完成的卷材應(yīng)平整順直，搭接尺寸應(yīng)準(zhǔn)確，不得產(chǎn)生扭曲和皺折。

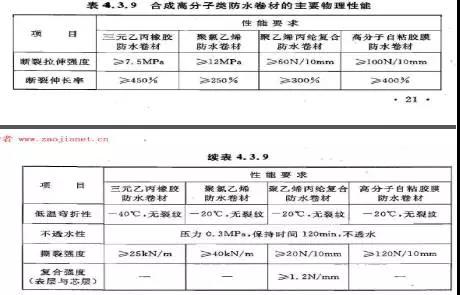

（7）高聚物改性瀝青類防水卷材主要物理性能符合下表

（8）防水卷材的搭接寬度

5.防水涂料的施工要點(diǎn)

本工程主要采用聚合物水泥基防水涂料、高聚物改性瀝青防水涂料和聚氨酯防水涂料。聚氨酯防水涂料為聚氨酯甲料、聚氨酯乙料和二苯甲，配合比為1:1.5:3（重量比）。聚合物水泥防水涂料（簡(jiǎn)稱JS防水涂料）是由合成高分子聚合物乳液（如聚丙烯酸酯、聚醋酸乙烯酯、丁苯橡膠乳液等）及各種添加劑優(yōu)化組合而成的液料和配套的粉料（由特種水泥、石英粉及各種添加劑組成）復(fù)合而成的雙組分防水涂料，是一種既具有合成高分子聚合物材料彈性高、又有無(wú)機(jī)材料耐久性好的防水材料。高聚物改性瀝青防水涂料是以瀝青為基料，用合成高分子聚合物進(jìn)行改性，配制成的水乳性或溶劑型的防水涂料。

5.1防水涂料

防水涂料是指常溫下為液體，涂覆后經(jīng)干燥或固化形成連續(xù)的能達(dá)到防水目的的彈性涂膜的柔性材料。防水涂料按照使用部位可分為：屋面防水涂料、地下防水涂料。也可按照成型類別分為：揮發(fā)性、反應(yīng)型和反應(yīng)發(fā)揮型。一般按照主要成膜物質(zhì)種類進(jìn)行分類。防水涂料分為：丙烯酸類、聚氨酯類、有機(jī)硅類、高聚物改性瀝青類和其他防水涂料。防水涂料特別適合于各種復(fù)雜、不規(guī)則部位的防水，能形成無(wú)接縫的完整防水膜。涂布的防水涂料特別適合于各種復(fù)雜、不規(guī)則部位的防水，能形成無(wú)接縫的完整防水膜，涂膜的防水涂料既是防水層的主體，又是膠粘劑，因而施工質(zhì)量容易保證，維修也較簡(jiǎn)單，防水涂料廣泛適用于屋面防水工程、地下室防水工程和地面防潮、防滲等。

5.2涂料防水層施工要點(diǎn)

1. 施工工序：清理基層——涂刷第一遍——附加增強(qiáng)層處理——涂刷第二遍——涂刷第三遍——檢查修整、驗(yàn)收——保護(hù)層施工——質(zhì)量驗(yàn)收。

2. 涂料防水層嚴(yán)禁在雨天、霧天、五級(jí)及以上大風(fēng)時(shí)施工，不得在施工環(huán)境溫度低于5攝氏度及高于35攝氏度或烈日暴曬時(shí)施工。涂膜固化前如有降雨可能時(shí)，應(yīng)及時(shí)做好已完涂層的保護(hù)工作。

3. 有機(jī)防水涂料基層表面應(yīng)基本干燥，不應(yīng)有氣孔、凹凸不平、蜂窩麻面等缺陷。涂料施工前，基層陰陽(yáng)角應(yīng)做成圓弧形，陰角直徑宜大于50mm，陽(yáng)角直徑宜大于10mm，在地板轉(zhuǎn)角部位應(yīng)增加胎體增強(qiáng)材料，并應(yīng)增涂防水涂料，鋪貼胎體增強(qiáng)材料時(shí)，應(yīng)是胎體層充分侵透防水涂料，不得有露槎及褶皺。

4. 防水涂料層應(yīng)分層刷涂或噴涂，涂層應(yīng)均勻不得漏刷漏涂，涂刷應(yīng)待前遍涂層干燥成膜后進(jìn)行，涂刷時(shí)應(yīng)交替改變涂層的涂刷方向，同層涂抹的先后搭壓寬度宜為30~50mm。甩槎處接縫寬度不應(yīng)小于100mm，接涂前應(yīng)將其甩槎表面處理干凈。

5. 采用有機(jī)防水涂料時(shí)，基層陰陽(yáng)角處應(yīng)做成圓弧；在轉(zhuǎn)角處、變形縫、施工縫、穿墻管等部位應(yīng)增加胎體增強(qiáng)材料和增涂防水涂料，寬度不應(yīng)小于50mm。胎體增強(qiáng)材料的搭接寬度不應(yīng)小于100mm，上下兩層和相鄰兩幅胎體的接縫應(yīng)錯(cuò)開(kāi)1/3幅寬且上下兩層胎體不得相互垂直鋪貼。

6. 涂料防水層完工并經(jīng)驗(yàn)收合格后應(yīng)及時(shí)做保護(hù)層。底板、頂板應(yīng)采用20mm厚1:2.5水泥砂漿層和40~50mm厚的細(xì)石混凝土保護(hù)層，防水層與保護(hù)層之間宜設(shè)置隔離層，側(cè)墻背水面保護(hù)應(yīng)采用20mm厚1:2.5水泥砂漿。側(cè)墻迎水面保護(hù)層宜選用軟質(zhì)保護(hù)材料或20mm厚1:2.5水泥砂漿。

6.屋面卷材防水

本工程屋面卷材防水主要采用SBS防水卷材；上人屋面為3厚雙層SBS防水卷材，不上人屋面為4厚SBS防水卷材。彈性體改性瀝青防水卷材簡(jiǎn)稱“SBS卷材”，通常也稱為SBS改性瀝青防水卷材，是以聚酯氈或玻纖氈為胎基，苯乙烯-丁二烯-苯乙烯（SBS）熱塑性彈性體作改性劑，兩面覆以隔離材料所制成的建筑防水卷材。

6.1屋面防水等級(jí)和設(shè)防要求

屋面防水工程應(yīng)根據(jù)建筑物的類別、重要程度、使用功能要求確定防水等級(jí)，并應(yīng)按相應(yīng)等級(jí)進(jìn)行防水設(shè)防；對(duì)防水有特殊要求的建筑屋面，應(yīng)進(jìn)行專項(xiàng)防水設(shè)計(jì)。屋面防水等級(jí)和設(shè)防要求應(yīng)符合下表規(guī)定：

6.2屋面防水的基本要求

①屋面防水應(yīng)以防為主，以排為輔。在完善設(shè)防的基礎(chǔ)上，應(yīng)選者正確的排水坡度，將水迅速排走，以減少滲水的機(jī)會(huì)。混凝土結(jié)構(gòu)層宜采用結(jié)構(gòu)找坡，坡度不應(yīng)小于3%；當(dāng)采用材料找坡時(shí)，宜采用質(zhì)量輕、吸水率底和有一定強(qiáng)度的材料，坡度宜為2%，找坡應(yīng)按屋面排水方向和設(shè)計(jì)坡度要求進(jìn)行，找坡層Z薄處厚度不應(yīng)小于20mm。

②卷材防水層的基層與突出屋面結(jié)構(gòu)的交接處，以及基層的轉(zhuǎn)角處，找平層應(yīng)做成圓弧形，且應(yīng)整齊平整。

③嚴(yán)寒和寒冷地區(qū)屋面熱橋部位，應(yīng)按設(shè)計(jì)要求采取節(jié)能保溫等隔斷熱橋措施。④涂膜防水層的胎體增強(qiáng)材料宜采用無(wú)紡布或化纖元紡布；胎體增強(qiáng)材料長(zhǎng)邊搭接寬度不應(yīng)小于500mm，短邊搭接寬度不應(yīng)小于70mm，上下層胎體增強(qiáng)材料的長(zhǎng)邊搭接縫應(yīng)錯(cuò)開(kāi)，且不得小于幅寬的1/3；上下層胎體增強(qiáng)材料不得相互垂直鋪設(shè)。

6.3卷材防水層屋面施工

1.卷材防水層鋪貼順序和方向應(yīng)符合下列規(guī)定：

①卷材防水層施工時(shí)，應(yīng)先進(jìn)行細(xì)部構(gòu)造處理，然后由屋面Z低標(biāo)高向上鋪貼。②檐溝、天溝卷材施工時(shí)，宜順檐溝、天溝方向鋪貼，搭接縫應(yīng)順流水方向。

③卷材宜平行屋脊鋪貼，上下卷材不得相互垂直鋪貼。

2.立面或大坡面鋪貼卷材時(shí)，應(yīng)采用滿粘法，并宜減少卷材短邊搭接。

3.卷材搭接縫應(yīng)符合下列規(guī)定：

①平行屋脊的搭接縫應(yīng)順流水方向，搭接縫寬度應(yīng)符合《屋面工程質(zhì)量驗(yàn)收規(guī)范》 GB50207-2012的規(guī)定。

②同一層相鄰兩幅卷材短邊搭接錯(cuò)縫不應(yīng)小于500mm。

③上下層卷材長(zhǎng)邊搭接縫應(yīng)錯(cuò)開(kāi)，且不應(yīng)小于幅寬的1/3。

④疊層鋪貼的各層卷材，在天溝與屋面的交接處，應(yīng)采用叉接法搭接，搭接縫應(yīng)錯(cuò)開(kāi)；搭接縫宜留在屋面與天溝側(cè)面，不宜留在溝底。

4.合成高分子卷材搭接部位采用膠粘帶粘接時(shí)，粘合面應(yīng)清理干凈，必要時(shí)可涂刷與卷材及膠粘帶材性相容的基層膠粘劑，撕去膠粘帶隔離紙后應(yīng)及時(shí)粘合接縫部位的卷材，并應(yīng)輥壓粘貼牢固；低溫施工時(shí)，宜采用熱風(fēng)機(jī)加熱。搭接縫口用密封材料封嚴(yán)。

5.熱粘法鋪貼卷材應(yīng)符合下列規(guī)定：

①熔化熱熔型改性瀝青膠結(jié)料時(shí)，宜采用專用導(dǎo)熱油爐加熱，加熱溫度不應(yīng)高于200攝氏度，使用溫度不宜低于180攝氏度。

②粘貼卷材的熱熔型改性瀝青膠結(jié)料厚度宜為1.0~1.5mm。

③采用熱熔型改性瀝青膠結(jié)料鋪貼卷材時(shí)，應(yīng)隨刮隨滾隨鋪，并應(yīng)展平壓實(shí)。

6.厚度小于3mm的高聚物改性瀝青防水卷材，嚴(yán)禁采用熱熔法施工。搭接縫部位宜為溢出熱熔的改性瀝青膠結(jié)料為度，溢出的改性瀝青膠結(jié)料寬度宜為8mm，并宜均勻順直，當(dāng)接縫處的卷材上有礦物?；蚱蠒r(shí)，應(yīng)采用火焰烘烤及清理干凈后再進(jìn)行熱熔和接縫處理。

6.4保護(hù)層和隔離層施工

1.施工完的防水層應(yīng)進(jìn)行雨后觀察、淋水或蓄水試驗(yàn)，并應(yīng)在合格后在進(jìn)行保護(hù)層和隔離層的施工。

2.塊體材料、水泥砂漿、細(xì)石混凝土保護(hù)層表面的坡度應(yīng)符合設(shè)計(jì)要求，不得有積水現(xiàn)象，塊體材料保護(hù)層鋪設(shè)應(yīng)符合下列規(guī)定：

①在砂結(jié)合層上鋪設(shè)塊體時(shí)，砂結(jié)合層應(yīng)平整，塊體間應(yīng)預(yù)留10mm的縫隙，縫內(nèi)應(yīng)填砂，并應(yīng)用1:2水泥砂漿勾縫。

②在水泥砂漿結(jié)合層上鋪設(shè)塊體時(shí)，應(yīng)先在防水層上做隔離層，塊體間應(yīng)預(yù)留10mm的縫隙，縫內(nèi)應(yīng)用1:2水泥砂漿勾縫。③塊體表面應(yīng)潔凈、色澤一致應(yīng)無(wú)裂縫、掉角和缺楞等缺陷。

3.水泥砂漿及細(xì)石混凝土保護(hù)層鋪設(shè)應(yīng)符合下列規(guī)定：

①水泥砂漿及細(xì)石混凝土保護(hù)層鋪設(shè)前，應(yīng)在防水層上做隔離層。

②細(xì)石混凝土鋪設(shè)不宜留施工縫，當(dāng)施工間隙超過(guò)時(shí)間規(guī)定是。應(yīng)對(duì)接槎進(jìn)行處理。

③水泥砂漿及細(xì)石混凝土表面應(yīng)抹光壓平，不得有裂紋、脫皮、麻面、起砂等缺陷。

6.5檐口、檐溝、天溝、水落口等細(xì)部的施工

1.卷材防水屋面檐口800mm范圍內(nèi)的卷材應(yīng)滿粘，卷材收頭應(yīng)采用金屬壓條定壓，并應(yīng)用密封材料封嚴(yán)，檐口下端應(yīng)做鷹嘴和滴水槽。

2.檐溝和天溝的防水層下應(yīng)增設(shè)附加層，附加層伸入屋面的寬度不應(yīng)小于250mm；檐溝防水層和附加層應(yīng)由溝底翻上至外側(cè)頂部，卷材收頭應(yīng)用金屬壓條釘壓，并應(yīng)用密封材料封嚴(yán)，涂膜收頭應(yīng)用防水涂料多遍涂刷，女兒墻泛水處的防水層下應(yīng)增設(shè)附加層，附加層在平面和立面的寬度均不應(yīng)小于250mm。

3.水落口杯應(yīng)牢固地固定在承重墻結(jié)構(gòu)上，水落口周?chē)睆?00mm范圍內(nèi)坡度不應(yīng)小于5%,防水層下應(yīng)增設(shè)涂膜附加層，防水層和附加層伸入水落口杯內(nèi)不小于50mm，并應(yīng)粘接牢固。

4.虹吸式排水的水落口防水構(gòu)造應(yīng)進(jìn)行專項(xiàng)設(shè)計(jì)。

7.質(zhì)量的保證措施

7.1防水混凝土

1.本工程選用的是抗?jié)B等級(jí)為P8的混凝土。

2.防水混凝土水泥砂漿和砂石的選擇應(yīng)符合下列規(guī)定：

①水泥宜選用普通硅酸鹽水泥或硅酸鹽水泥，采用其它水泥應(yīng)經(jīng)試驗(yàn)確定。

②在受侵蝕性介質(zhì)作用時(shí)，應(yīng)按介質(zhì)的性質(zhì)選用相應(yīng)的水泥品種。

③不得使用過(guò)期或受潮結(jié)塊的水泥，不得將不同的品種或強(qiáng)度等級(jí)的水泥混合使用。

④砂宜選用中砂，含泥量不得大于3.0%，泥塊含量不得大于1.0%。

⑤碎石或卵石粒徑宜為5~40mm，含泥量不得大于1.0%，泥塊含量不得大于0.5%。

⑥對(duì)長(zhǎng)期處于潮濕環(huán)境的重要結(jié)構(gòu)混凝土用砂、石，應(yīng)進(jìn)行堿活性檢驗(yàn)。

3.防水混凝土的配合比應(yīng)經(jīng)試驗(yàn)確定，并應(yīng)符合下列規(guī)定：

①試配要求的抗?jié)B水壓值應(yīng)比設(shè)計(jì)值提高0.2MPa。

②混凝土膠凝材料總量不宜小于320kg/m3，其中水泥用量不得少于280Kg/m3，粉煤灰摻量宜為膠凝材料總量的20%~30%，桂芬的摻量宜為膠凝材料總量的2%~5%；

③普通防水混凝土坍落度不宜大于50mm，泵送時(shí)入泵坍落度宜為100~140mm。

④水膠比不得大于0.50，有侵蝕性介質(zhì)時(shí)水膠比不宜大于0.45。

⑤砂率宜為35%~40%，泵送時(shí)可增至45%。

⑥灰砂比宜為1:1.5~1:2.5。

⑦混凝土拌合物的氯離子含量不應(yīng)超過(guò)膠凝材料總量的0.1%，混凝土中的各類材料的總堿量即Na2O當(dāng)量不得大于3Kg/m3。⑧防水混凝土的抗壓強(qiáng)度和抗?jié)B性能必須符合設(shè)計(jì)要求，防水混凝土的變形縫、施工縫、后澆帶、穿墻管道、埋設(shè)件等設(shè)置和構(gòu)造柱必須符合設(shè)計(jì)要求。

7.2水泥砂漿防水層

1.水泥砂漿防水層適用于地下工程主體結(jié)構(gòu)的迎水面或背水面，不適用于受持續(xù)振動(dòng)或環(huán)境溫度高于80攝氏度的地下工程。

2.水泥砂漿防水層所用材料應(yīng)符合下列規(guī)定：

①水泥品種使用普通硅酸鹽水泥、硅酸鹽水泥或特種水泥，不準(zhǔn)使用過(guò)期和受潮結(jié)塊的水泥。

②砂宜采用中砂，含泥量不得大于1%,硫化物和硫酸鹽含量不得大于1%。

③用于拌制水泥砂漿的水，應(yīng)采用不含有害物質(zhì)的潔凈水。

④聚合物乳液的外觀為均勻液體，無(wú)雜質(zhì)、無(wú)沉淀、不分層。

⑤外加劑的技術(shù)性能應(yīng)符合現(xiàn)行國(guó)家或行業(yè)有關(guān)標(biāo)準(zhǔn)的質(zhì)量要求。

3.水泥砂漿防水層的基層質(zhì)量應(yīng)符合下列要求：

①基層表面應(yīng)平整、堅(jiān)實(shí)、清潔，并充分濕潤(rùn)，無(wú)明水。

②基層表面的孔洞、縫隙，應(yīng)采用與防水層相同的水泥砂漿堵塞并抹平。

③施工前期將埋設(shè)件、穿墻管及預(yù)留凹槽內(nèi)嵌密封材料后，在進(jìn)行水泥砂漿防水層施工。

4.水泥砂漿防水層施工應(yīng)符合下列要求：

①水泥砂漿的配置，應(yīng)按所摻材料的技術(shù)要求準(zhǔn)確計(jì)量。

②分層鋪膜或噴涂，鋪膜時(shí)應(yīng)壓實(shí)、抹平，Z后一層表面應(yīng)提漿壓光。

③防水層各層應(yīng)緊密貼合，每層宜連續(xù)施工；必須留施工縫時(shí)，應(yīng)采用階梯坡型槎，但與陰陽(yáng)角處的距離不得小于200mm。

④水泥砂漿終凝后應(yīng)及時(shí)進(jìn)行養(yǎng)護(hù)，養(yǎng)護(hù)溫度不應(yīng)低于5攝氏度，并保持砂漿表面濕潤(rùn)，養(yǎng)護(hù)時(shí)間不得少于14d，聚合物水泥沙漿未達(dá)到硬化狀態(tài)時(shí)，不得澆水或直接受雨水沖刷，硬化后應(yīng)采用干濕交替的養(yǎng)護(hù)方法。

7.3卷材防水層

1.卷材防水層適用于受侵蝕性介質(zhì)作用或振動(dòng)作用的地下工程。

2.卷材防水層應(yīng)采用高聚物改性瀝青類防水卷材和合成高分子類防水卷材，所選用的基層處理劑、膠粘劑、密封材料等應(yīng)與卷材相匹配。

3.防水卷材的搭接寬度應(yīng)符合下表規(guī)定，上下兩層和相鄰兩幅卷材的接縫應(yīng)錯(cuò)開(kāi)1/3~1/2幅寬，且兩層卷材不得相互垂直鋪貼。

4.鋪貼卷材嚴(yán)禁在雨天、雪天、5級(jí)及以上大風(fēng)中施工；熱熔法施工的環(huán)境氣溫不宜低于-10攝氏度。

5卷材防水層的基面應(yīng)堅(jiān)實(shí)、平整、清潔、干燥，陰陽(yáng)角處應(yīng)做成圓弧，在陰陽(yáng)角等特殊部位，應(yīng)鋪設(shè)卷材加強(qiáng)層，如涉及無(wú)要求時(shí)，加強(qiáng)層寬度宜為300~500mm。

6.彈性體改性瀝青防水卷材和改性瀝青聚乙烯胎防水卷材采用熱熔法施工應(yīng)加熱均勻，不得加熱不足或燒穿卷材，搭接縫部位應(yīng)溢出熱熔的改性瀝青。

7.卷材防水層完工并經(jīng)驗(yàn)收合格后應(yīng)及時(shí)做保護(hù)層。保護(hù)層應(yīng)符合下列規(guī)定：①頂板的細(xì)石混凝土保護(hù)層與防水層之間宜設(shè)置隔離層。

②地板的細(xì)石混凝土保護(hù)層厚度應(yīng)大于50mm。

③側(cè)墻宜采用軟質(zhì)保護(hù)材料或鋪抹30mm厚水泥砂漿。

8.采用外防外貼法鋪貼卷材防水層時(shí)，應(yīng)符合下列規(guī)定：

①先鋪平面，后鋪立面，交接處應(yīng)交叉搭接。

②從底面折向立面的卷材與永保護(hù)墻的接觸部位，應(yīng)采用空鋪法施工；卷材與臨時(shí)性保護(hù)墻或圍護(hù)結(jié)構(gòu)模板的接觸部位，應(yīng)將卷材臨時(shí)貼附在該墻上或模板上，并應(yīng)將頂端臨時(shí)固定。當(dāng)不設(shè)保護(hù)墻時(shí)，從底面折向立面的卷材接槎部位應(yīng)采取可靠的保護(hù)措施。

③混凝土結(jié)構(gòu)完成，鋪貼立面卷材時(shí)，應(yīng)先將接槎部位的各層卷材揭開(kāi)，并將其表面清理干凈，如卷材有損傷應(yīng)及時(shí)修補(bǔ)。卷材接槎的搭接長(zhǎng)度，高聚物改性瀝青類卷材應(yīng)為150mm，合成高分子類卷材應(yīng)為100mm；當(dāng)使用兩層卷材時(shí)，卷材應(yīng)錯(cuò)槎接縫，上層卷材應(yīng)蓋過(guò)下層卷材。

9.卷材防水層經(jīng)檢查后，應(yīng)及時(shí)做保護(hù)層。

7.4涂料防水層

1.涂料防水層適用于受侵蝕性介質(zhì)作用或受振動(dòng)作用的地下工程，有機(jī)防水涂料宜用于主題結(jié)構(gòu)的迎水面；無(wú)機(jī)防水涂料宜用于主體結(jié)構(gòu)的迎水面或背水面。

2.涂料防水層的施工應(yīng)符合下列規(guī)定

①多組分涂料應(yīng)按配合比準(zhǔn)確計(jì)量，攪拌均勻，應(yīng)根據(jù)有效時(shí)間確定每次配置的用量。

②涂料影涂刷或噴涂，涂層應(yīng)均勻，涂刷應(yīng)待前遍涂層干燥成膜后進(jìn)行。

③每遍涂刷適應(yīng)交替改變涂層的涂刷方向，同層涂膜的先后搭壓寬度宜為30~50mm。

④涂料防水層的甩槎處接槎寬度不應(yīng)小于100mm，接涂前應(yīng)將其甩槎表面處理干凈。

⑤采用有機(jī)防水涂料時(shí)，基層陰陽(yáng)角處應(yīng)做成圓??；在轉(zhuǎn)角處、變形縫、施工縫、穿墻管等部位應(yīng)增加胎體增強(qiáng)材料涂防層，寬度不應(yīng)小于500mm。

⑥胎體增強(qiáng)材料搭接寬度不應(yīng)小于100mm，上下兩層和相鄰兩幅胎體的接縫應(yīng)錯(cuò)開(kāi)1/3幅寬，且上下兩層胎體不得相互垂直鋪貼。

8.防水工程施工質(zhì)量要求及處理

8.1防水工程的施工質(zhì)量要求

8.1.1地下建筑防水工程的施工質(zhì)量要求

①使用的材料應(yīng)符合設(shè)計(jì)要求和質(zhì)量標(biāo)準(zhǔn)規(guī)定。

②防水混凝土的抗壓強(qiáng)度和抗?jié)B壓力必須符合設(shè)計(jì)要求。

③防水混凝土應(yīng)密實(shí)，表面應(yīng)平整，不得有露筋、蜂窩等缺陷；縫隙混凝土應(yīng)符合設(shè)計(jì)要求。

④水泥砂漿防水層應(yīng)密實(shí)、平整、粘結(jié)牢固，不得有空鼓、裂紋、起砂、麻面等缺陷；防水層厚度應(yīng)符合設(shè)計(jì)要求。

⑤卷材接縫應(yīng)粘結(jié)牢固、封閉嚴(yán)密，防水層不得有損傷、空鼓、皺折等缺陷。

⑥涂層應(yīng)粘結(jié)牢固，不得有脫皮、流淌、鼓泡、露胎、皺折等缺陷；涂層厚度應(yīng)符合設(shè)計(jì)要求。

⑦變形縫、施工縫、后澆帶、穿墻管道等防水構(gòu)造應(yīng)符合設(shè)計(jì)要求。

8.1.2屋面防水工程的施工質(zhì)量要求

①使用的材料應(yīng)符合設(shè)計(jì)要求和質(zhì)量標(biāo)準(zhǔn)的規(guī)定。

②找平層表面應(yīng)平整，不得有酥松、起砂、起皮現(xiàn)象。

③保溫層的厚度、含水率和表面密度應(yīng)符合設(shè)計(jì)要求。

④天溝、檐溝、泛水和變形縫等構(gòu)造，應(yīng)符合設(shè)計(jì)要求。

⑤卷材鋪貼方法和搭接順序應(yīng)符合設(shè)計(jì)要求，搭接寬度正確，接縫嚴(yán)密，不得有皺折、鼓泡和翹邊現(xiàn)象。

⑥涂膜防水層的厚度應(yīng)符合設(shè)計(jì)要求，涂層無(wú)裂紋、皺折、流淌、鼓泡和露胎體現(xiàn)象。

⑦剛性防水層表面應(yīng)平整、壓光，不起砂，不起皮，不開(kāi)裂；分格縫應(yīng)平直，位置正確。

⑧嵌縫密實(shí)材料應(yīng)與兩側(cè)基層粘牢，密封部位光滑、平直，不得有開(kāi)裂、鼓泡、下塌現(xiàn)象。

⑨防水層不得有滲漏或積水現(xiàn)象。

8.1.3室內(nèi)防水工程的施工質(zhì)量要求

①材料檢測(cè)報(bào)告、材料進(jìn)現(xiàn)場(chǎng)的復(fù)試報(bào)告及其它存檔資料符合設(shè)計(jì)及國(guó)家相關(guān)標(biāo)準(zhǔn)要求。

②涂膜厚度、卷材厚度、復(fù)合防水層厚度均應(yīng)達(dá)到設(shè)計(jì)要求。

③涂膜防水層應(yīng)均勻一致，不得有開(kāi)裂、脫落、氣泡、孔洞及收頭不嚴(yán)密等缺陷。④卷材鋪貼表面應(yīng)平整無(wú)皺折、搭接縫寬度一致，卷材粘貼牢固、嵌縫嚴(yán)密，不得有翹邊、開(kāi)裂及鼓泡等現(xiàn)象。

⑤剛?cè)岱浪鲗哟沃g應(yīng)粘接牢固，防水層表面涂膜均勻一致、平整，不得有氣泡、脫落、孔洞及收頭不嚴(yán)密等缺陷。

⑥水泥基滲透結(jié)晶型防水材料施工的基面應(yīng)為混凝土，非混凝土基面上必須做水泥砂漿基層后才能涂刷，其表面應(yīng)堅(jiān)實(shí)、平整，不得有露筋、蜂窩、孔洞、麻面和滲漏水現(xiàn)象；混凝土裂縫不應(yīng)大于0.2mm，且不得貫通裂縫。

⑦水泥基滲透結(jié)晶型防水涂層應(yīng)均勻，水泥基滲透結(jié)晶型防水砂漿應(yīng)壓實(shí)；兩項(xiàng)均不應(yīng)有起皮、空鼓、裂紋等缺陷；水泥基滲透結(jié)晶型防水涂層及防水砂漿層均勻做3~7d填的噴霧養(yǎng)護(hù)，養(yǎng)護(hù)后在做蓄水試驗(yàn)。

⑧界面滲透性防水液噴涂應(yīng)均勻一致（檢查方法：噴涂防水液后應(yīng)立即觀察表面粉色酚酞反應(yīng)顯示狀況，確定漏噴或不均勻現(xiàn)象，并采取措施補(bǔ)噴）。

⑨防水細(xì)部構(gòu)造處理應(yīng)符合設(shè)計(jì)要求，施工完畢立即驗(yàn)收，并作隱蔽工程記錄。⑩竣工后的防水層不得有積水和滲漏現(xiàn)象，地面排水必須暢通。

8.2防水工程的施工質(zhì)量問(wèn)題處理

8.2.1地下防水工程施工質(zhì)量問(wèn)題處理

1.防水混凝土施工縫滲漏水
①現(xiàn)象：施工縫處混凝土松散，骨料集中，接槎明顯，沿縫隙處滲漏水。

②原因分析：a.施工縫留的位置不當(dāng)b.在支模和綁鋼筋的過(guò)程中，掉人縫內(nèi)的雜物沒(méi)有及時(shí)清除。澆筑上層混凝土后，在新舊混凝土之間形成夾層。c.在澆筑上層混凝土?xí)r，未按規(guī)定處理施工縫，上、下層混凝土不能牢固粘結(jié)。d.鋼筋過(guò)密，內(nèi)外模板距離狹窄，混凝土澆搗困難，施工質(zhì)量不易保證。e.下料方法不當(dāng)，骨料集中于施工縫處。f.澆筑地面混凝土?xí)r，因工序銜接等原因造成新老接槎部位產(chǎn)生收縮裂縫。

③治理：a.根據(jù)滲漏、水壓大小情況，采用促凝膠漿或氰凝灌漿堵漏。b.不滲漏的施工縫，可沿縫剔成八字形凹槽，將松散石子剔除，刷洗干凈，用水泥素漿打底，抹1：2：5水泥砂漿找平壓實(shí)。

2.防水混凝土裂縫滲漏水

①現(xiàn)象：混凝土表面有不規(guī)則的收縮裂縫且貫通于混凝土結(jié)構(gòu)，有滲漏水現(xiàn)象。②原因分析：a.混凝土攪拌不均勻，或水泥品種混用，收縮不一定產(chǎn)生裂縫。b.設(shè)計(jì)中，對(duì)土的側(cè)壓力及水壓作用考慮不周全，結(jié)構(gòu)缺乏足夠的剛度。c.由于設(shè)計(jì)或施工等原因產(chǎn)生局部斷裂或環(huán)形裂縫。

③治理：a.采用促凝膠漿或氰凝灌漿堵漏。b.對(duì)不滲漏的裂縫，可用灰漿或用水泥壓漿法處理。c.對(duì)于結(jié)構(gòu)所出現(xiàn)的環(huán)形裂縫，可采用埋入式橡膠止水帶、后埋式止水帶、粘貼式氯丁膠片一級(jí)涂刷式氯丁膠片等方法。

3.管道穿墻（地）部位滲漏水。

①現(xiàn)象：常溫管道、熱力管道以及電纜等穿墻（地）時(shí)，與混凝土脫離，產(chǎn)生裂縫漏水。

②原因分析a.穿墻（地）管道周?chē)炷翝仓щy，振搗不密實(shí)。b.沒(méi)有認(rèn)真清除穿墻（地）管道表面銹蝕層，致使穿墻管道不能與混凝土粘結(jié)密實(shí)。c.穿墻（地）管道接頭不嚴(yán)或用有縫管，水深入管內(nèi)后，又從管內(nèi)流出。d.在施工或使用中穿墻（地）管道受振動(dòng)松動(dòng)，與混凝土間產(chǎn)生縫隙。e.熱力管道穿墻部位構(gòu)造處理不當(dāng)，致使管道在溫差作用下，應(yīng)往返伸縮變形而與結(jié)構(gòu)脫離，產(chǎn)生裂縫。

③治理a.對(duì)于水壓較小的常溫管道穿墻（地）滲漏水采用直接堵漏法處理：沿裂縫剔成八字形邊坡溝槽，采用水泥膠漿將溝槽擠壓密實(shí)，達(dá)到強(qiáng)度后，表面做防水層。b.對(duì)于水壓較大的常溫管道穿墻（地）滲漏水采用下線法處理：沿裂縫剔成八字形邊坡溝槽，擠壓水泥膠漿同時(shí)留設(shè)線孔或釘孔，使漏水順空眼流出。經(jīng)檢查無(wú)滲漏后，沿溝槽抹素漿，砂漿各一道。待其有強(qiáng)度后再堵塞漏水孔眼，Z后再把整條裂縫做好防水層。c.熱力管道穿內(nèi)墻部位出現(xiàn)滲漏水時(shí)，可將穿孔眼剔大，采用埋設(shè)與預(yù)制半圓混凝土套管進(jìn)行處理。d.熱力管道穿外墻部位出現(xiàn)滲漏水，修復(fù)時(shí)需將地下水位將至管道標(biāo)高以下，用設(shè)置橡膠止水套的方法處理。

8.2.2屋面防水工程施工質(zhì)量問(wèn)題處理

1.卷材屋面開(kāi)裂

①現(xiàn)象：卷材屋面開(kāi)裂一般有兩種情況：一種是裝配式結(jié)構(gòu)屋面上出現(xiàn)的有規(guī)則橫向裂縫。當(dāng)屋面無(wú)保溫層時(shí)，這種橫向裂縫往往是通常和筆直的，位置正對(duì)屋面板支座的上端；當(dāng)屋面有保溫層時(shí)，裂縫往往是斷續(xù)的、彎曲的，位于正對(duì)屋面支座兩邊10~50cm的范圍內(nèi)，這種有規(guī)則裂縫一般在屋面完成后1~4年的冬季出現(xiàn)，開(kāi)始細(xì)如發(fā)絲，以后逐漸加劇，一直發(fā)展到1~2mm以致更寬，另一種是無(wú)規(guī)則裂縫，其位置、形狀、大小各不相同，出現(xiàn)的時(shí)間也無(wú)規(guī)律，一般補(bǔ)貼后不再裂開(kāi)。

②原因分析a.產(chǎn)生有規(guī)則橫向裂縫的主要原因是：溫度變化，屋面板產(chǎn)生脹縮，引起板端角變，此外，卷材質(zhì)量低、老化或在低溫條件下產(chǎn)生冷脆，韌性和沿伸度降低等原因也會(huì)產(chǎn)生橫向裂縫。b.產(chǎn)生無(wú)規(guī)則裂縫的原因是：卷材搭接太小，卷材收縮后接頭開(kāi)裂、翹起，卷材老化龜裂、鼓泡破裂或外傷等。此外，找平層的分隔縫設(shè)置不當(dāng)或處理不好，以及水泥砂漿不規(guī)則開(kāi)裂等，也會(huì)引起卷材的無(wú)規(guī)則開(kāi)裂。

③治理對(duì)于基層未開(kāi)裂的無(wú)規(guī)則裂縫，一般在開(kāi)裂處補(bǔ)貼卷材即可。有規(guī)則橫向裂縫在屋面完工后的幾年內(nèi)，正處于發(fā)生和發(fā)展階段，只有逐年治理方能收效。治理方法有：a.用蓋封條補(bǔ)縫：蓋縫條用卷材或鍍鋅鋼板制成。補(bǔ)縫時(shí)，按修補(bǔ)范圍清理屋面，在裂縫處先嵌入防水油膏或澆灌熱瀝青。卷材蓋縫條應(yīng)用瑪蹄脂粘貼，周邊要壓實(shí)刮平。鍍鋅薄鋼板縫條應(yīng)用釘子釘在找平層上，其間距為200mm左右，兩邊再附貼一層寬200mm的卷材條，用蓋縫條補(bǔ)縫，能適應(yīng)屋面基層伸縮變形，避免防水層被拉裂，但蓋縫條易被踩壞，故不適合用預(yù)計(jì)會(huì)嚴(yán)重、掃灰頻繁的屋面。b.用于鋪卷材做延伸層，在裂縫處干鋪一層250mm~400mm寬的卷材條做延伸層。干裂卷材的兩側(cè)20mm處應(yīng)用瑪脂粘貼。c.用防水油膏補(bǔ)縫：補(bǔ)縫用的油膏，目前采用的有聚氯乙烯膠泥和焦油麻絲兩種。用聚氯乙烯膠泥時(shí)，應(yīng)先切除裂縫兩邊寬各50mm的卷材和找平層，保證滲為30mm。然后清理基層，熱灌膠泥至高出屋面5mm以上，用焦油麻絲嵌縫時(shí)，先清理裂縫兩邊寬各50mm的綠豆砂保護(hù)層，再灌上油膏即可。油膏中焦油、麻絲、滑石粉之比為100:15:60（質(zhì)量比）。

2.卷材屋面流淌

①現(xiàn)象：a.嚴(yán)重流淌：流淌面積占屋面50%以上，大部分流淌距離超過(guò)卷材搭接長(zhǎng)度。卷材大多皺折成團(tuán)，垂直面卷材拉開(kāi)脫空，卷材橫向搭接有嚴(yán)重錯(cuò)動(dòng)。在一些脫空和拉斷處產(chǎn)生漏水。b.中等流淌：流淌面積占屋面20%~50%，大部分流淌距離在卷材搭接長(zhǎng)度范圍之內(nèi)，屋面有輕微折皺，垂直面卷材被拉開(kāi)100mm左右只有天溝卷材脫空聳肩。c.輕微流淌：流淌面積占屋面20%以下，流淌長(zhǎng)度僅2~3mm，在屋架端破處有輕微折皺。

②原因分析a.膠結(jié)料耐熱度偏低。b.膠結(jié)料粘結(jié)層過(guò)厚。c.屋面坡度過(guò)陡，而采用平行屋脊鋪貼卷材，或采用垂直屋脊鋪貼卷材，在半坡進(jìn)行短邊搭接。

③治理嚴(yán)重流淌的卷材防水層可考慮拆除重鋪，輕微流淌如不發(fā)生滲漏，一般可不予治理。中等流淌可采用以下方法治理：a.切割法：先將舊卷材聳肩脫空等部位，可先清除保護(hù)層，切開(kāi)將要脫空的卷材，掛出卷材低下積存的舊膠結(jié)料，待內(nèi)部冷凝水曬干后，將下部易脫開(kāi)的卷材用膠結(jié)料粘貼好，加鋪一層卷材，再將上部卷材蓋上。b.局部切除重鋪：對(duì)于天溝處折皺成團(tuán)的卷材，先予以切除，僅保存原有卷材較為平整的部分，使之沿天溝縱向成直線（也可用噴燈烘烤膠結(jié)料后，將卷材剝離）；新舊卷材的搭接應(yīng)按接槎法或搭槎法進(jìn)行：接槎法：先將舊卷材槎口切齊。并鏟除槎口邊緣200mm處的保護(hù)層。新舊卷材按槎口分層對(duì)接，Z后將表面一層新卷材搭入舊卷材150mm并壓平，上做一油一砂（此法一般用于治理天窗泛水和山墻泛水處）。搭槎法：將舊卷材切成臺(tái)階型槎口，每階寬大于80~150mm。用噴燈將舊膠結(jié)料烤軟后，分層掀起80~150mm，把舊膠結(jié)料除凈，曬干卷材下面的水汽。Z后把新鋪卷材分層壓入卷材下面（此法多用于治理天溝處）。c.釘子釘法：當(dāng)施工不久后，卷材有下滑趨勢(shì)時(shí)，可在卷材上部離屋脊300~450mm范圍內(nèi)釘三排50mm的長(zhǎng)園釘，釘眼上灌膠結(jié)料。卷材流淌后，橫向搭接若有錯(cuò)動(dòng)，應(yīng)清除邊緣翹起處的舊膠結(jié)料，重新澆灌膠結(jié)料，并壓實(shí)刮平。

3.屋面卷材起鼓

①現(xiàn)象：卷材起鼓一般在施工后不久產(chǎn)生。在高溫季節(jié)，有時(shí)上午施工下午就起鼓。鼓泡一般由小到大，逐漸發(fā)展，大的直徑可達(dá)200~300mm，小的數(shù)十毫米，大小鼓泡還可能成片串連。起鼓一般從底層卷材開(kāi)始，其內(nèi)還有冷凝水珠。

②原因分析：在卷材防水層中粘結(jié)不實(shí)的部位，窩有水分和氣體；當(dāng)其受到太陽(yáng)照射或人工熱源影響后，體積膨脹，造成鼓泡。

③治理a.直徑100mm以下的中、小鼓泡可用抽氣灌膠法治理，并壓上幾塊磚，幾天后再將磚移去即可。b.直徑100~300mm的鼓泡可先鏟除鼓泡處的保護(hù)層，再用刀將鼓泡處按斜十字形割開(kāi)，放出鼓泡內(nèi)的氣體，擦干水分，清除舊膠結(jié)料，用噴燈把卷材內(nèi)部吹干，隨后按順序把舊卷材分片重新粘貼好，再新貼一塊方形卷材，壓入卷材下；Z后，粘貼覆蓋好卷材，四邊搭接好，并重做保護(hù)層，上述分片鋪貼順序是按屋面流水方向先下再左右后上。c.直徑更大的鼓泡用割補(bǔ)發(fā)治理。先用刀把鼓泡卷材割除，按上一做法進(jìn)行基層清理，在用噴燈烘烤舊卷材槎口，并分層剝開(kāi)，除去舊膠結(jié)料后，依次粘貼好舊卷材，上鋪一層新卷材（四周與舊卷材搭接不小于100mm），然后貼上舊卷材，再依次粘貼舊卷材，上面覆蓋第二層新卷材，Z后粘貼卷材，周邊壓實(shí)刮平，重做保護(hù)層。

4.山墻、女兒墻部位漏水

①現(xiàn)象：在山墻、女兒墻部位漏水

②原因分析：a.卷材收口處張口，固定不牢；封口砂漿開(kāi)裂、剝落，壓條脫落。b.壓頂板滴水線破損，雨水沿墻進(jìn)入卷材。c.山墻或女兒墻與屋面板缺乏牢固拉結(jié)，轉(zhuǎn)角處沒(méi)有錯(cuò)層鈍角，垂直面卷材與屋面卷材沒(méi)有分層打槎，基層松動(dòng)（如墻外傾或不均勻沉陷）。d.垂直面保護(hù)層因施工困難而被省略。

③治理a.清除卷材張口脫落處的舊膠結(jié)料，烤干基層，重新釘上壓條，將舊卷材貼緊釘牢，在覆蓋一層新卷材，收口處用防水油膏封口。b.鑿除開(kāi)裂縫和剝落的壓頂砂漿，重抹1：（2~2.5）水泥砂漿，并做好滴水線。c.將轉(zhuǎn)角處開(kāi)裂的卷材割開(kāi)，舊卷材烘烤后分層剝落，清除舊膠結(jié)料，將新卷材分層壓入卷材下，并搭接粘貼牢固。再在裂縫表面增加一層卷材，四周粘貼牢固。

9.成品保護(hù)

9.1成品保護(hù)管理工作

（1）產(chǎn)品保護(hù)是承包商施工文明行為，產(chǎn)品保護(hù)期限從材料采購(gòu)開(kāi)始，工程交工驗(yàn)收結(jié)束，地下建筑防水產(chǎn)品保護(hù)貫穿以這個(gè)時(shí)期的全過(guò)程，產(chǎn)品保護(hù)工作落實(shí)到各責(zé)任人，由總施工監(jiān)督檢查各責(zé)任人工作質(zhì)量情況。

（2）項(xiàng)目質(zhì)量員和安全員負(fù)責(zé)日常工作檢查、工作督促、產(chǎn)品保護(hù)交底和應(yīng)注意的工作，產(chǎn)品保護(hù)工作應(yīng)及時(shí)填寫(xiě)記錄，記錄要具備可追溯性，一旦產(chǎn)品發(fā)生質(zhì)量事故可追查事故部位、事故原因，給事故處理提供依據(jù)。

（3）產(chǎn)品保護(hù)工作好壞重點(diǎn)做好操作人員的工作，與地下防水產(chǎn)品保護(hù)有關(guān)的工序有：混凝土、模板、鋼筋、水電安裝，凡是影響到防水產(chǎn)品保護(hù)的工種都要提醒對(duì)地下防水的產(chǎn)品保護(hù)。

（4）成品保護(hù)技術(shù)措施：

1）地下防水施工工序要組織得當(dāng)，防水施工完成驗(yàn)收后及時(shí)組織保護(hù)層施工，地下室外墻防水施工保護(hù)層時(shí)，要及時(shí)組織回填土施工，使卷材防水及其保護(hù)層及時(shí)隱蔽保護(hù)。

2）防水施工完成驗(yàn)收后，及時(shí)組織保護(hù)層施工，使防水及時(shí)隱蔽保護(hù)。

3）安裝施工進(jìn)戶管線時(shí)，注意不得破壞卷材防水及其保護(hù)層，施工管理人員及時(shí)提醒注意防水保護(hù)。

4）必須在防水層上打洞破壞防水層時(shí)，應(yīng)有補(bǔ)救方案經(jīng)批準(zhǔn)后施工，施工時(shí)注意檢查各道工序質(zhì)量。

5）底板防水細(xì)石混凝土保護(hù)層沒(méi)施工前和施工后強(qiáng)度沒(méi)達(dá)到前，嚴(yán)禁在防水層上堆放各種材料。

6）嚴(yán)禁在卷材防水附近或防水層上使用電焊、火焊，高空在卷材防水部位動(dòng)用電焊，應(yīng)設(shè)防護(hù)措施和設(shè)直接火盆。

7）卷材施工完后應(yīng)清理干凈，并不得有重物和帶尖物品直接放置在卷材防水表面。

8）施工班組和操作人員，野蠻施工造成卷材破壞的，進(jìn)行罰款和賠償返工損失。

9）做底板防水保護(hù)層時(shí)，如有手推車(chē)在上行走，應(yīng)在行車(chē)路線上鋪多層麻袋或者鋪設(shè)無(wú)殘留鋼釘?shù)闹衲z合板，通過(guò)試驗(yàn)可行后方可實(shí)施。

10）底板砼保護(hù)層采用商品砼，砼通過(guò)溜槽運(yùn)送到地下室基坑內(nèi)，溜槽底部應(yīng)鋪設(shè)竹膠合板，防止砼直接沖擊SBS卷材防水層。

11）澆筑砼過(guò)程中應(yīng)隨時(shí)清掃撒落的砼石子等雜物，防止扎壞防水層。

9.2成品率保護(hù)措施

（1）制度保證：項(xiàng)目經(jīng)理部對(duì)各個(gè)階段、各個(gè)工序制定詳細(xì)的成品保護(hù)規(guī)則和嚴(yán)厲的成品保護(hù)獎(jiǎng)罰制度，并分區(qū)指定成品保護(hù)負(fù)責(zé)人，明確責(zé)任范圍。對(duì)成品采取“護(hù)、包、蓋、封”等保護(hù)措施。

（2）專人巡查：成品保護(hù)是防水工程成敗的關(guān)鍵，為確保防水工程達(dá)到理想的效果，對(duì)天成品保護(hù)必須特別注意，要派專業(yè)人24小時(shí)巡視施工現(xiàn)場(chǎng)。

（3）防水層保護(hù)：在防水層施工中或防水層已而保護(hù)層未完成時(shí)，是成品保護(hù)的Z關(guān)鍵時(shí)期。在昆期間，禁止任何無(wú)關(guān)人員進(jìn)入現(xiàn)場(chǎng)，嚴(yán)禁穿帶鐵釘、帶掌的鞋進(jìn)入現(xiàn)場(chǎng)，以免傷防水層。防水施工人員、物料進(jìn)入，必須遵守輕拿輕放的原則，嚴(yán)禁尖銳物體撞擊扎傷防水層。

（4）落水管保護(hù)：施工時(shí)保護(hù)好出水口等部位安放的臨時(shí)堵頭，以防灌入漿液雜物造成堵塞。

（本文來(lái)自功夫防水）
